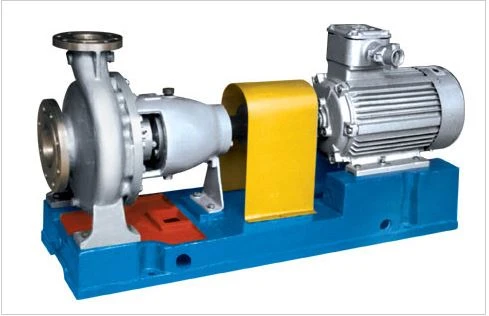

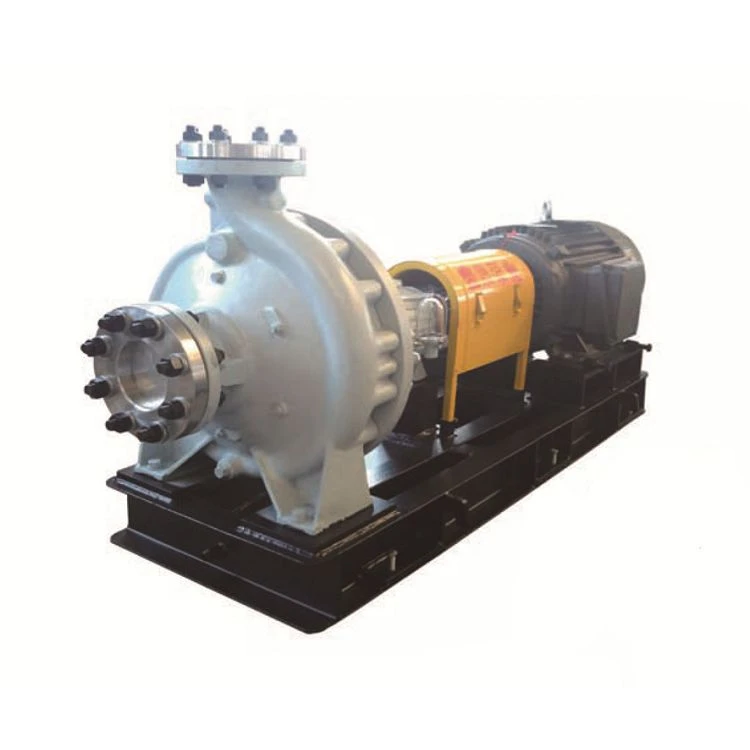

Petroleum Chemical Process Pump

ZA ZE Series Petroleum Chemical Process Pump

Standarder

ISO 13709/APl 610 (OHI)

Driftsparametrar

• Kapacitet Q: upp till 2600 m³/h (11450gpm)

• Huvud H: upp till 250 m (820 fot)

• Tryck P: upp till 2,5 MPa (363 psi)

• Temperatur T: -80 till 300 °C (-112 till 572 °F)

Funktioner

• Standard modulariseringsdesign.

• Den bakre utdragbara designen gör att lagerpiedestalen inklusive pumphjul och axeltätning kan tas bort med spiralhuset kvar på plats.

• Axel förseglad med patron mekanisk tätning +API-spolningsplaner. lSO 21049/AP1682 tätningskammare rymmer flera tätningstyper.

• Från utloppsgren DN 80 (3" ) och uppåt är höljena försedda med en dubbel spiral.

• Effektiva luftflänsar kylda lagerhus.

• Rulllager med hög radiell belastning. Back-to-back vinkelkontaktlager hanterar axiella belastningar.

• ZAO öppet pumphjul, justerbart lager bäraren möjliggör enkel justering av impellerspelet för hög hydraulisk effektivitet, specialdesign för slurryapplikationer.

• GB9113.1-2000 PN 2,5 MPa sug- och utloppsflänsar är standard. Andra standarder kan också krävas av användaren.

• Pumpens rotation är medurs när man tittar från drivänden.

• Domkraftsskruvar (motorsidan) för enklare uppriktningsinställning.

• Lagersmörjning och kylalternativ: OLJEdimma/Fläktkylning

Val av material

• Kolstål

• 12 % krom

• Austenitiska rostfria stål

• Duplexa rostfria stål

• Super duplex rostfria stål

• Hastelloy

• Speciallegerade stål

Industriella applikationer

• Olja och gas

• Kemisk

• Kraftverk

• Petrokemi

• Kolkemisk industri

• Offshore

• Avsaltning

• Massa och papper

• Vatten och avloppsvatten

• Gruvdrift

• Kryogenteknik

• Allmän industri
